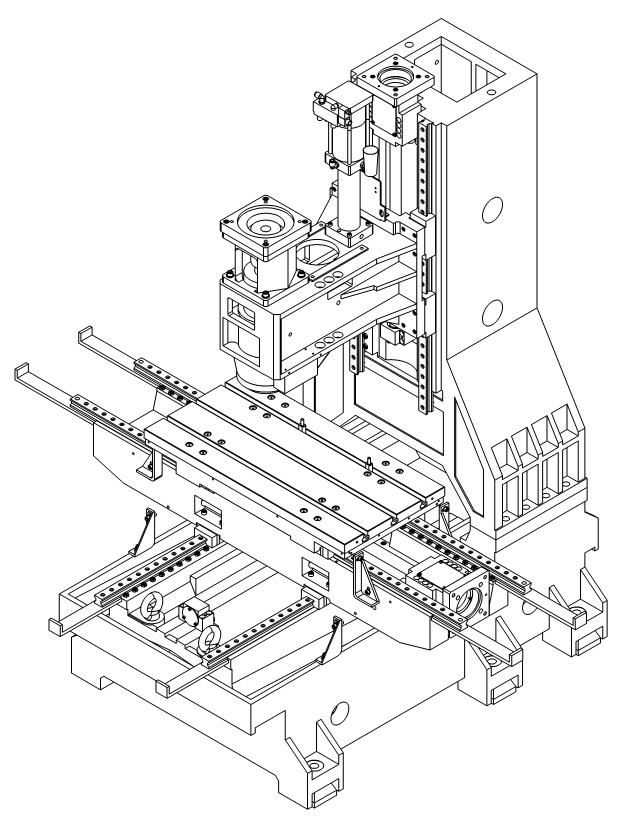

工作臺尺寸 450×900

X軸行程 800

Y軸行程 500

主軸箱上下行程 500

主軸最高轉速 12000（直聯主軸）

主軸中心距立柱導軌面距離 524

主軸端面距工作臺面距離 170-670

工作臺T型槽（數目-尺寸*間距） 3-18*130

主軸 BT40,φl40 （短鼻端）

X. Y軸滾珠絲桿規格 3616

Z軸滾珠絲桿規格 3616

X軸線軌規格 RGW35HC

Y軸線軌規格 RGW35HC

Z軸線軌規格 RGH35HA

X.Y. Z電機聯接方式 直聯

推薦選用主電機功率（kW） 7.5

選用X.Y、Z向電機參數（三額定扭矩 12、 12、 22

X、Y、Z快速移動速度 48、 48、 48

工作臺承重 500kg

光機凈重約 2.8t

備注 “人'字型立柱

上銀導軌上銀導軌精度分為C(普通)、H（高）、P(精密)、SP(超精密)、UP(超高精密)，客戶可根據應用設備具體條件，選擇適合精度需求。臺灣上銀為客戶需求研發生產了多種系列直線導軌，不同系列應用于不同類型設備，同理不同系列，精度也不一樣，下面小昂具體介紹不同系列，上銀導軌精度怎么區分？

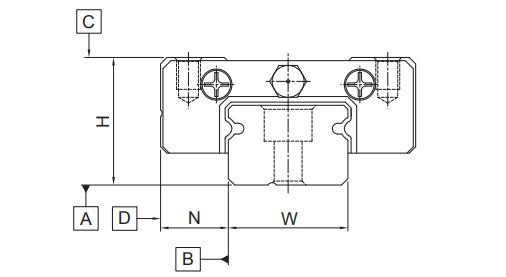

上銀導軌精度定義:分為組合精度和單出精度，組合精度：組合高度H測量以滑塊上部基準面中心位置為準，組合寬度N測量以滑塊側邊基準面中心位置為準。單出精度：互換型上銀導軌滑塊單獨組裝與單支導軌之成對高與寬的精度與非互換型上銀導軌精度相同，但若組裝于不同支導軌上，因?qū)к壐叨鹊恼`差，其成對高度精度比非互換性精度稍有遜色，平行行走精度是一樣的。
